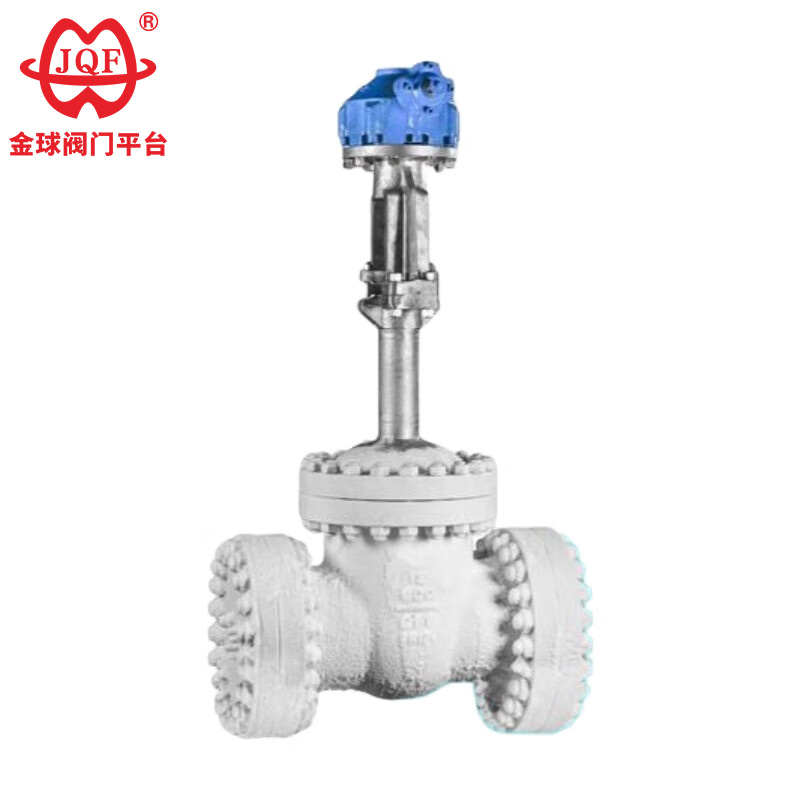

Kryogénny uzatvárací ventil z nehrdzavejúcej ocele

JQF Valve je výrobca ventilov s viac ako 20 rokmi v Číne, ktorý vyrába predovšetkým guľové ventily, posúvače, guľové ventily, škrtiace ventily a solenoidové ventily. Náš vysokokvalitný kryogénny posúvač z nehrdzavejúcej ocele je špeciálne navrhnutý pre extrémne prevádzkové podmienky s teplotami média pod -46°C. Je vhodný pre kryogénne médiá, ako je metán, skvapalnený zemný plyn, hexén, oxid uhličitý, kvapalný amoniak, kvapalný kyslík, kvapalný dusík a kvapalný vodík.

Odoslať dopyt

Popis produktu

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Výkonnostné parametre

model		DZ40Y-16	DZ40Y-25
Pracovný tlak (MPa)		1.6	2.5
správna teplota (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
materiál	plnivo	Baptistické tetrafluóretylénové azbestové lano
	Ručné koleso	QT450-10
	Stonkový orech	ZCuA110Fe3
	Driek ventilu	1Cr18Ni9Ti
	Tesnenie	Nízkoteplotný azbest

Vlastnosti

1. Neutralizácia tlaku v dutine: Skonštruovaný otvor na vyrovnávanie tlaku integrovaný do vstupného čela ventilu kryogénneho posúvača z nehrdzavejúcej ocele aktívne neutralizuje tlakové rozdiely, čím zabraňuje hromadeniu škodlivých médií v dutine ventilu.
2. Termodynamicky optimalizovaný kryt: Výška krytu sa dynamicky vypočítava na základe profilu prevádzkovej teploty, aby sa zachovala kompresná integrita upchávky stonky počas teplotného cyklu.
3. Tribologická kalibrácia materiálu: Presné špecifikácie materiálov tesniaceho krúžku a tesnenia zabezpečujú chemickú stabilitu v špecifikovanom rozsahu prevádzkových teplôt.
4. Záruka metalurgického výkonu: Chemické zloženie a kryštálová štruktúra komponentov sú prísne overené, aby sa zabezpečila rázová húževnatosť a ťažnosť v širokom rozsahu teplôt.
5. Architektúra univerzálneho rozhrania: Rôzne štandardné konfigurácie prírub a možnosti morfológie tesnenia pre kryogénny posúvač z nehrdzavejúcej ocele spĺňajú globálne požiadavky na integráciu potrubia.

Hlavný tvar a rozmery pripojenia

Menovitý priemer	Hlavné rozmery a rozmery pripojenia
Menovitý priemer	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

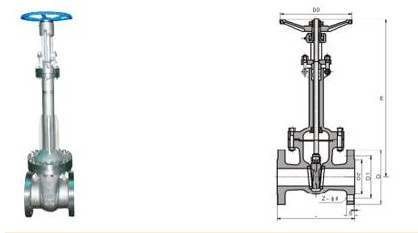

Obrázok štruktúry

Všetok text, údaje a obrázky v tomto článku slúžia len ako referencia. Ak potrebujete vidieť viac výkonu produktu, veľkosť štruktúry, cenu a ďalšie podrobnosti. Kontaktujte nás.
