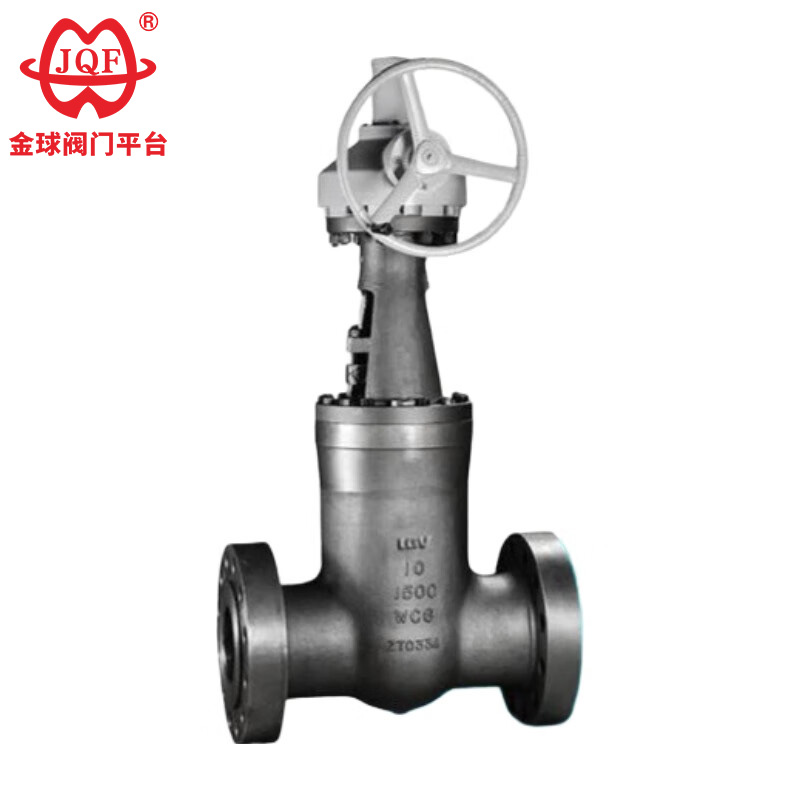

Vysokoteplotné posúvače, známe tiež ako elektrárenské ventily, sa primárne používajú v potrubných systémoch rôznych systémov v tepelných elektrárňach na uzavretie alebo pripojenie potrubného média. Použiteľné médium: nekorozívne médium, ako je voda a para.
Princíp pohonu s nulovým trením vysokoteplotného posúvača prekonáva vlastné obmedzenia tradičných ventilov, konkrétne postupné znižovanie integrity tesnenia v dôsledku opotrebovania povrchu počas prevádzky. Vysokoteplotný posúvač má dizajn s horným vstupom, ktorý umožňuje priamu online údržbu, zatiaľ čo potrubie zostáva pod tlakom, čo výrazne znižuje prestoje zariadenia a prevádzkové náklady bez odtlakovania systému.
Integrovaná konštrukcia sedadla zabraňuje zachyteným médiám vytvárať nebezpečné podmienky pretlaku, čím sa eliminuje potenciálne riziko hromadenia tlaku v komore a nedochádza k porušovaniu bezpečnostných predpisov.
Integrovaný systém pohonu s nízkym krútiacim momentom so starostlivo navrhnutou geometriou vretena vyžaduje minimálnu ručnú obsluhu – dokonca aj pri vysokých tlakových rozdieloch sa zvyčajne dá ľahko ovládať pomocou kompaktného ručného kolesa.
Spoľahlivosť tesnenia pramení z mechanicky poháňaného klinového mechanizmu, ktorý vypočítava ťah vretena na násilné spojenie kotúča ventilu so sedlom. Toto spoľahlivé mechanické spojenie zaisťuje vzduchotesné uzavretie, ktoré nie je ovplyvnené kolísaním tlaku v potrubí, čo zaručuje konzistentný výkon v rôznych prevádzkových rozsahoch. Súčasne tekutina z potrubia generuje rovnomerný 360° tok hraničnej vrstvy po celom obvode sedla, čím zmierňuje erózne horúce miesta spôsobené turbulentnými nárazmi a aktívne odplavuje usadeniny častíc z kritických tesniacich oblastí.
V porovnaní s inými ventilovými produktmi sa vysokoteplotné posúvače vyznačujú vysokou teplotou a vysokým tlakom a jedinečným samotesniacim dizajnom. Čím vyšší tlak, tým spoľahlivejšie tesnenie. Vzhľadom na výkon a technické vlastnosti, špeciálne pracovné podmienky robia z výrobku funkciu, ktorú nemožno nahradiť inými výrobkami.
Dizajnový štandard: GB / T 12234-2007
Dĺžka konštrukcie GB / T 12221-2005
Rozmer pripojenia na zváranie na tupo NB / T 4704-2014
Skúška a inšpekcia NB / T 4704-2014
Tlak - Teplota: NB / T 4704-2014
| model | PN | Pracovný tlak/MPa | správna teplota / ℃ | Vhodné médiá | Telo |
| Z61Y-250 | 250 | 25 | ≤570 | para | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | para | WC9 |
| model | materiál | ||||
| Telo | Ventilová doska | čiapka | Kmeňová matka | plnivo | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Flexibilný grafit |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Flexibilný grafit |
| DN | L | D | H | D0 | hmotnosť/kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Všetok text, údaje a obrázky v tomto článku slúžia len ako referencia. Ak potrebujete vidieť viac výkonu produktu, veľkosť štruktúry, cenu a ďalšie podrobnosti. Kontaktujte nás.
