Ventil s kužeľovým prevodom

JQF Valve je čínsky výrobca a dodávateľ ventilov. Naše vysoko kvalitné posúvače s kužeľovým prevodom sú typom ručného posúvača, ktorý na otváranie a zatváranie používa prevodový mechanizmus s kužeľovým prevodom (cievka). Tento ozubený prevod dosahuje efekty šetrenia práce a zvyšovania krútiaceho momentu, vďaka čomu sú obzvlášť vhodné na presné a stabilné ovládanie brány v podmienkach veľkého priemeru a vysokého tlaku. Naše kužeľové posúvače ponúkajú významné cenové výhody.

Odoslať dopyt

Popis produktu

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

Použitie produktu

Z540H, Z540Y, Z540W typ PN16 ~ PN160 oceľový klinový posúvač poháňaný kužeľovým prevodom vyrobený spoločnosťou Lianggu valve Co., Ltd. Pohon kužeľovým prevodom, prírubové pripojenie, klinové elastické posúvadlo. Materiál tesniacej plochy sedadla je zliatina na zváranie povrchov (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), nehrdzavejúca oceľ (11Z54 ~ 160R), nerezová oceľ Z540W-16R ~ 160R), menovitý tlak PN16 ~ PN160. Materiál tela ventilu je uhlíková oceľ (Z540H-16C ~ 160, Z540Y-16C ~ 160), chróm-molybdén legovaná oceľ (Z540Y-16I ~ 160I), nehrdzavejúca oceľ (Z540W-16P ~ 160P, Z540Y-16P1, Z16 ~ 04R5R5 ~ 06 Z540Y- 16R ~ 160R) posúvač.

Výhody produktu:

1. Prispôsobené kužeľové posúvače majú pokročilé štandardy, spoľahlivé tesnenie, vynikajúci výkon a atraktívny vzhľad.
2. Klinovitá konštrukcia ventilovej dosky pre flexibilné spínanie.
3. Ventilová doska a sedlo sú zvarené zo stelitovej zliatiny.
4. Vreteno ventilu prechádza kalením a temperovaním, aby sa zvýšila odolnosť proti korózii a opotrebovaniu.
5. K dispozícii sú viaceré štandardy potrubných prírub a typy tesniacich plôch prírub.
6. Vysokokvalitné kužeľové posúvače sú dostupné v rôznych materiáloch tela, aby vyhovovali rôznym tlakom, teplotám a podmienkam média.

Výkonnostné parametre

model	PN	Pracovný tlak/MPa	Prevádzková teplota/℃	Vhodné médiá
Z540H-16C-160	16-160	1,6-16,0	≤425	Voda, para, olej
Z540Y-16C-160	16-160	1,6-16,0	≤425	Voda, para, olej
Z540H-16I-160	16-160	1,6-16,0	≤550	Para, olej
Z540W-16P-40P	16-40	1,6-4,0	≤ 150	Korozívne médiá
Z540Y-16P-160P	16-160	1,6-16,0	≤ 150	Korozívne médiá
Z540W-16R-40R	16-40	1,6-4,0	≤ 150	Korozívne médiá
Z540Y-16R-160R	16-160	1,6-16,0	≤ 150	Korozívne médiá

Hlavný tvar a rozmery pripojenia

Menovitý priemer	Hlavné rozmery a rozmery pripojenia
Menovitý priemer	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400

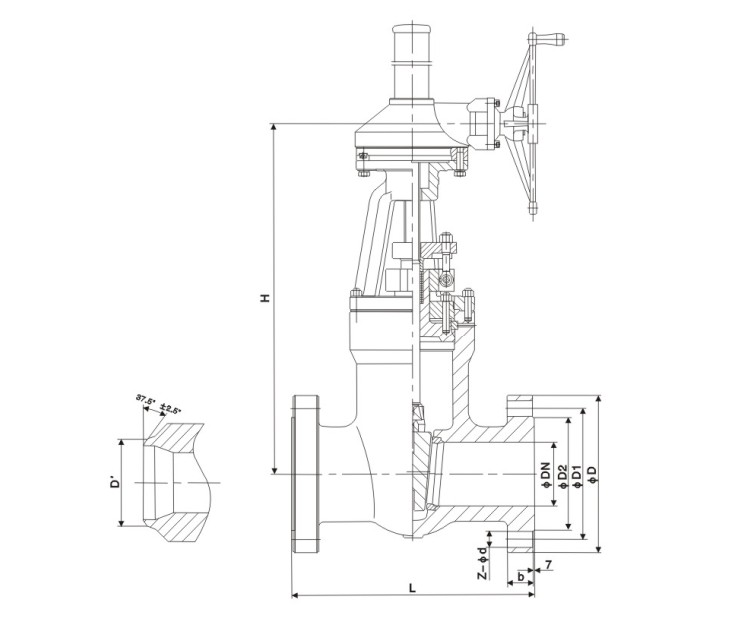

Obrázok štruktúry
