Továreň JQF Valve vyrába vysoko kvalitné štandardné prírubové posúvače GB, ktoré sa široko používajú v petrochemickom priemysle, tepelnej energetike a iných ropných produktoch a parných potrubiach ako otváracie a zatváracie zariadenia na pripojenie alebo odrezanie potrubných médií. Výberom rôznych materiálov sú prispôsobené štandardné prírubové posúvače GB vhodné pre rôzne médiá, ako je voda, para, olej, kyselina dusičná, kyselina octová, silné oxidačné médiá a močovina, a sú dostupné vo verziách s manuálnym prevodom, kužeľovým prevodom a elektrickým pohonom.
Kontroly pred inštaláciou
Overte kompatibilitu materiálu prírubových posúvačov štandardu GB s tekutým médiom, teplotou a tlakom. Skontrolujte čelá prírub, či nie sú poškriabané, uistite sa, že materiál tesnenia zodpovedá prevádzkovým podmienkam a skontrolujte, či skrutky/matice spĺňajú požiadavky na pevnosť.
Zarovnanie inštalácie
Nikdy nasilu nevyrovnávajte prírubové posúvače podľa normy GB. Nesprávne nastavenie spôsobuje deformáciu sedadla, netesnosti alebo štrukturálne napätie. Podopierajte potrubia nezávisle v blízkosti ventilu. Postupne uťahujte skrutky v hviezdicovom vzore, aby ste dosiahli rovnomerný krútiaci moment. Dotiahnite po 24–48 hodinách prevádzky systému.
Operačná disciplína
Úplne otvorte alebo úplne zatvorte štandardné prírubové posúvače GB – čiastočne otvorené polohy urýchľujú eróziu sedla/brány v dôsledku vysokorýchlostného prúdenia. Používajte iba ručné kolesá; vyhýbajte sa kľúčom/pákam. Mazanie vretena (mazivo EP) je povinné štvrťročne.
Testovanie údržby
Pred uvedením systému do prevádzky hydrostaticky otestujte štandardné prírubové posúvače GB po inštalácii pri hodnote 1,5 × PN. Počas testovania izolujte ventily od následného zariadenia. Ročne: skontrolujte tesnosť upchávky, koróziu vretena a integritu prírubového spoja. Opotrebované tesniace krúžky okamžite vymeňte, aby ste zastavili prchavé emisie.
Manipulácia so skladovaním
Ventily skladujte vo vnútri, chráňte pred vlhkosťou. Ponechajte koncové kryty nasadené až do inštalácie.
1. Vysokoúčinný dizajn: Štandardné prírubové posúvače GB majú racionálne konfigurovaný dizajn, ktorý efektívne využíva priestor a dosahuje vynikajúcu stabilitu tela ventilu, minimalizovaný odpor tekutín a optimalizovaný koeficient prietoku.
2. Predĺžená životnosť tesnenia: Rozhranie tesnenia využíva nehrdzavejúcu oceľ a karbidový povlak, čím sa minimalizuje opotrebovanie a výrazne sa predlžuje životnosť.
3. Spoľahlivé a jednoduché ovládanie: Flexibilné grafitové tesnenie zaisťuje spoľahlivú integritu tesnenia, výsledkom čoho je hladký chod a minimálny prevádzkový krútiaci moment.
4. Všestranné spôsoby ovládania: Štandardné prírubové posúvače GB sú kompatibilné s rôznymi ovládacími mechanizmami, vrátane ručných, pneumatických, elektrických a poháňaných ozubenými kolesami, aby splnili rôzne aplikačné požiadavky.
5. Rôzne konštrukcie: Dostupné v rôznych konštrukčných konfiguráciách, vrátane flexibilných klinových jednoduchých vrát, pevných klinových jednoduchých vrát alebo paralelných (dvojitých) vrát.
Špecifikácie dizajnu: GB / T 12234
Dĺžka konštrukcie: GB / T 12221
Spojovacia príruba: JB / T 79.1
Test a kontrola: JB / T 9092
Tlak - Teplota: GB / T 9131
Identifikácia produktu: GB / T 12220
| Menovitý tlakPN（MPa) | prípad | skúšobný tlak (MPa) | Zapečatené | |
| Uzavreté (kvapalné) | Tesnenie (plyn) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Materiál škrupiny | Vhodné médiá | Použiteľná teplota (℃) |
| uhlíková oceľ (typ C) | Voda, para, olej | ≤425 |
| Chrómniklová titánová oceľ (typ P) | Kyseliny dusičné | ≤ 200 |
| Chrómniklová molybdénová titánová oceľ (typ R) | Kyselina octová | ≤ 200 |
| Chróm-molybdénová oceľ (typ I) | Voda, para, olej | ≤550 |
| Telo, kapota | Ventilová doska, sedlo | Driek ventilu | Stonkový orech | plnivo | Ručné koleso |
| Uhlíková oceľ | Kvalitná uhlíková oceľ + karbid alebo nehrdzavejúca oceľ | Chrómová nehrdzavejúca oceľ | Hliníkový bronz | Grafitové azbestové balenie | Kujné železo |
| Chróm nikel titánová oceľ | Nehrdzavejúca oceľ, nehrdzavejúca oceľ + slinutý karbid | Chróm nikel-titánová nehrdzavejúca oceľ | Hliníkový bronz | teflón | Kujné železo |
| Chróm nikel molybdén titánová oceľ | Nehrdzavejúca oceľ, nehrdzavejúca oceľ + slinutý karbid | Chróm nikel-titánová nehrdzavejúca oceľ | Hliníkový bronz | teflón | Kujné železo |
| Chróm-molybdénová oceľ | Legovaná oceľ + karbid | Chróm-molybdénová oceľ | Hliníkový bronz | Flexibilný azbest | Kujné železo |

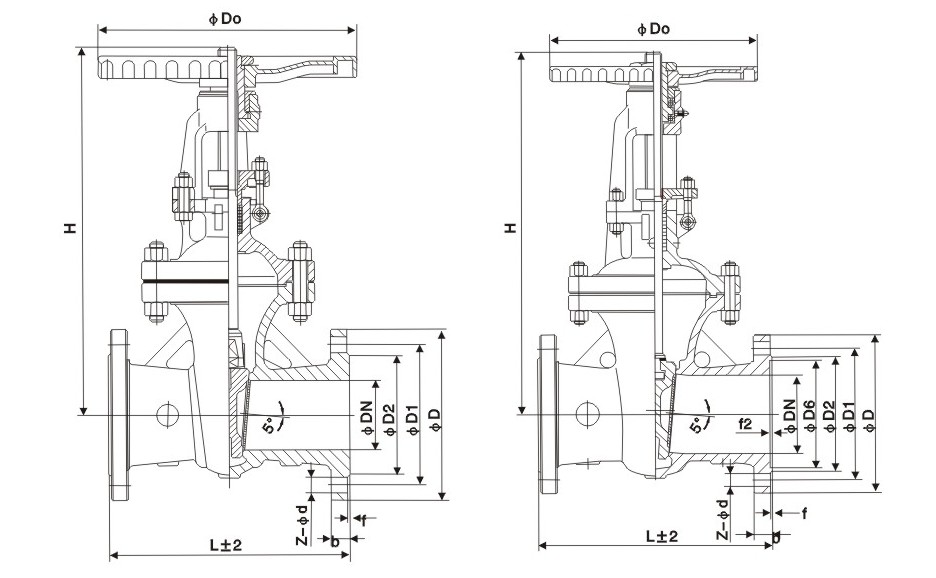

| Menovitý priemer | Hlavné rozmery a rozmery pripojenia | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
