1. Kontrola pred inštaláciou: Potvrďte kompatibilitu materiálu ventilu s tekutým médiom, teplotou a tlakom. Skontrolujte, či na odolnom konci GB štandardného nerezového uzatváracieho ventilu nie sú škrabance. Uistite sa, že materiál tesnenia spĺňa požiadavky na použitie a overte, či skrutky/matice spĺňajú požiadavky na pevnosť.
2. Inštalácia Zarovnanie: Zarovnanie nevyvíjajte nasilu. Nesprávne nastavenie môže viesť k deformácii sedla ventilu, netesnostiam alebo štrukturálnemu namáhaniu. Podoprite potrubie nezávisle v blízkosti ventilu. Postupne uťahujte skrutky v hviezdicovom poradí, kým sa nedosiahne rovnomerný krútiaci moment. Keď systém beží 24-48 hodín, skrutky znova utiahnite.
3. Prevádzkové postupy: Vysokokvalitný štandardný ventil GB z nehrdzavejúcej ocele by mal byť úplne otvorený alebo úplne zatvorený – čiastočné otvorenie urýchli eróziu sedla/doštičky ventilu vysokorýchlostnou kvapalinou. Ovládajte iba pomocou ručného kolesa; nikdy nepoužívajte kľúč/páku. Vreteno ventilu sa musí štvrťročne premazávať.
4. Testovanie a údržba: Po inštalácii, pred uvedením systému do prevádzky, by sa mala vykonať statická tlaková skúška na GB štandardnom nerezovom posúvači pri 1,5-násobku menovitého tlaku PN. Počas testovania by mal byť ventil izolovaný od následného zariadenia.
5. Skladovanie a manipulácia: Ventily by sa mali skladovať vo vnútri a chrániť pred vlhkosťou. Pred inštaláciou by mali koncovky zostať v namontovanej polohe.

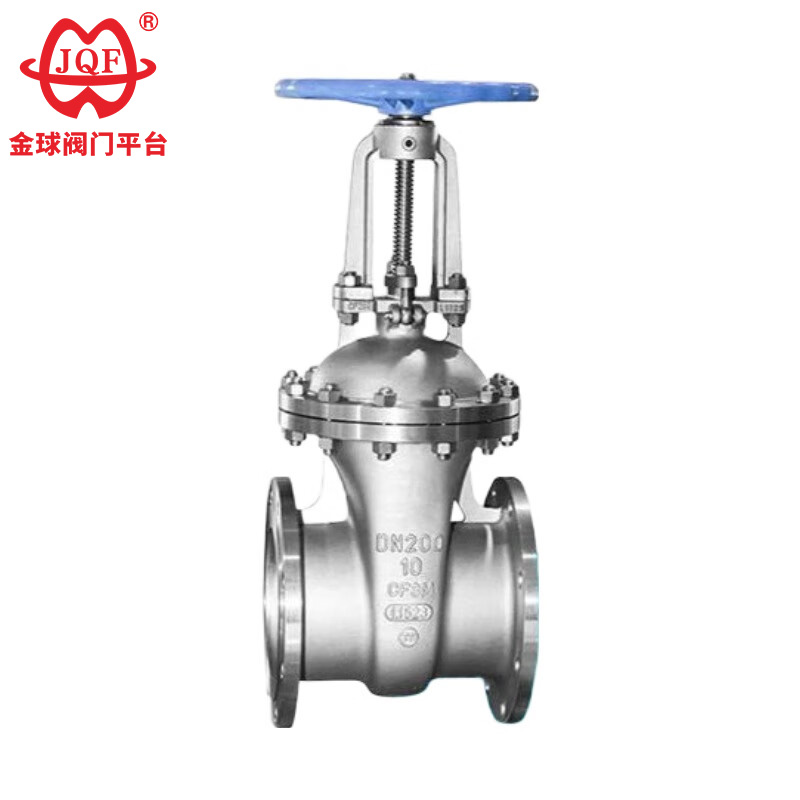

1. GB Standard Stainless Steel Gate Valve je vyrobený z austenitickej nehrdzavejúcej ocele, ktorá má vynikajúcu odolnosť proti korózii z oxidujúcich kyslých médií.
2. Keď médium prúdi cez GB štandardný nerezový uzatvárací ventil, smer prúdenia zostáva nezmenený, čo má za následok nízky odpor tekutiny.
3. Smer pohybu brány je kolmý na smer prúdenia média, výsledkom čoho je nízky krútiaci moment pri otváraní a zatváraní a ovládanie bez námahy.
4. Smer prúdenia média je neobmedzený, bez narušenia prúdenia tekutiny alebo zníženia tlaku. Médium môže prúdiť z ktorejkoľvek strany posúvača, čím sa dosiahne zamýšľaný účel. Je vhodný najmä pre potrubia, kde sa môže meniť smer prúdenia média.
5. Štandardný nerezový uzatvárací ventil GB je inštalovaný vertikálne v tele ventilu, čo má za následok krátku konštrukčnú dĺžku.
6. Štandardný ventil GB z nehrdzavejúcej ocele má dobrý tesniaci výkon. Opotrebenie tesniacej plochy je pri úplnom otvorení minimálne.
Špecifikácie dizajnu: GB / T 12234
Dĺžka konštrukcie: GB / T 12221
Spojovacia príruba: JB / T 79.1
Test a kontrola: JB / T 9092
Tlak - Teplota: GB / T 9131
Identifikácia produktu: GB / T 12220
| Menovitý tlakPN（MPa) | prípad | skúšobný tlak (MPa) | Zapečatené | |
| Uzavreté (kvapalné) | Tesnenie (plyn) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Materiál škrupiny | Vhodné médiá | Použiteľná teplota (℃) |
| Chrómniklová titánová oceľ (typ P) | Kyseliny dusičné | ≤ 200 |
| Chrómniklová molybdénová titánová oceľ (typ R) | Kyselina octová | ≤ 200 |
| Telo, kapota | Ventilová doska, sedlo | Driek ventilu | Stonkový orech | plnivo | Ručné koleso |
| Chróm nikel titánová oceľ | Nehrdzavejúca oceľ, nehrdzavejúca oceľ + slinutý karbid | Chróm nikel-titánová nehrdzavejúca oceľ | Hliníkový bronz | teflón | Kujné železo |
| Chróm nikel molybdén titánová oceľ | Nehrdzavejúca oceľ, nehrdzavejúca oceľ + slinutý karbid | Chróm nikel-titánová nehrdzavejúca oceľ | Hliníkový bronz | teflón | Kujné železo |

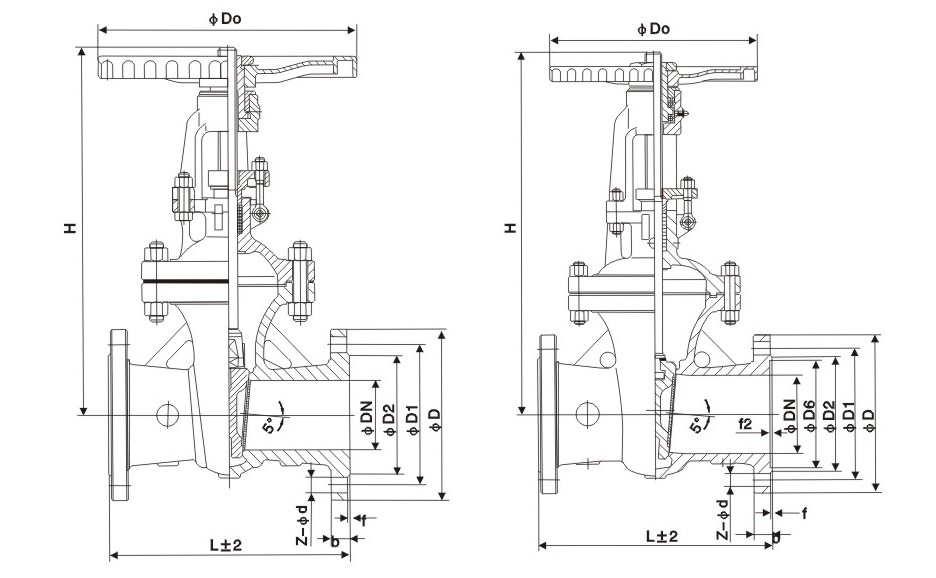

| Menovitý priemer | Hlavné rozmery a rozmery pripojenia | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
