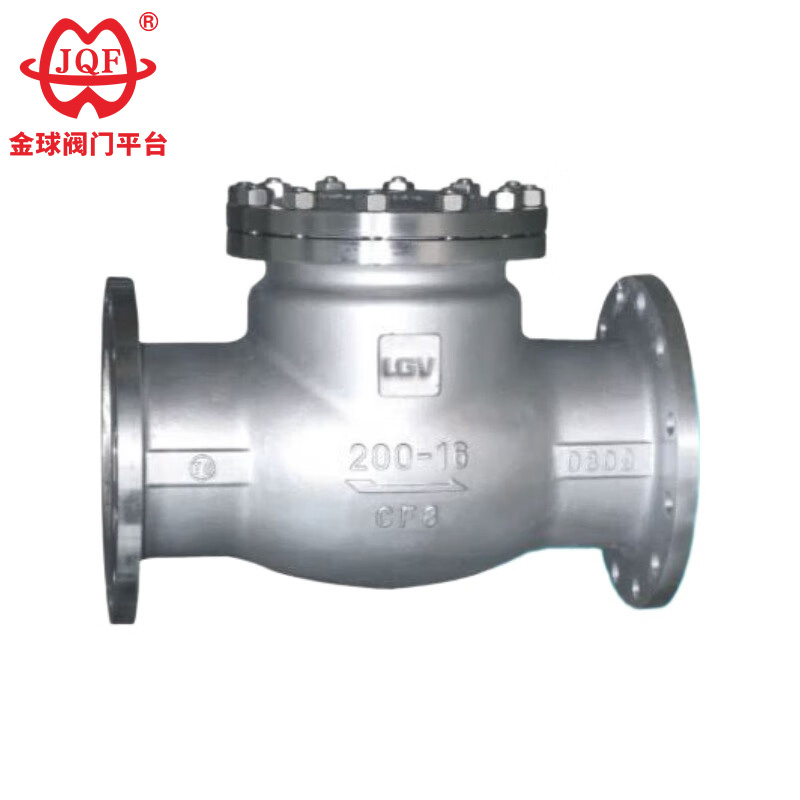

Jinqiu Valve, profesionálny výrobca spätných ventilov z nehrdzavejúcej ocele v Číne, ktorý vyrába spätné ventily z nehrdzavejúcej ocele, ktorých vahadlá využívajú guľovú spojovaciu štruktúru na spoji vahadla a kotúča ventilu. To umožňuje kotúču ventilu mať určitý stupeň voľnosti v rozsahu 360 stupňov a poskytuje vhodnú kompenzáciu mikropoloh.
Tieto ventily sú široko používané v chemickom, metalurgickom a farmaceutickom priemysle. Nerezové spätné ventily typu H44W a H44Y sa používajú v potrubných systémoch predovšetkým na zabránenie spätnému toku média, zabránenie reverzácie čerpadla a jeho hnacieho motora a zabránenie úniku média v nádobách. Spätné ventily možno použiť aj v potrubiach, kde môže byť tlak vyšší ako v hlavnom alebo pomocnom systéme.
1. Nízka tlaková strata: Konštrukcia spätného ventilu z nehrdzavejúcej ocele s plným otvorom zaisťuje minimálny odpor prietoku pri otvorení, čím šetrí energiu v systéme.
2. Plne automatická prevádzka: Spätný ventil z nehrdzavejúcej ocele nevyžaduje žiadne externé napájanie ani manuálny zásah; funguje výlučne na základe prietoku a tlaku v potrubí.
3. Spoľahlivé utesnenie: Ponúka sedlo kov na kov alebo pružné (mäkké) sedlo, aby sa zabránilo spätnému toku.
4. Robustný a jednoduchý dizajn: Spätný ventil z nehrdzavejúcej ocele má málo pohyblivých častí, vysokú spoľahlivosť a vyžaduje minimálnu údržbu.
| model | H44W-16P~250 | |
| Pracovný tlak (MPa) | 1,6~25 | |
| správna teplota (℃) | ≤550 | |
| Vhodné médiá | Slabé korozívne médium | |
| materiál | Karoséria, kapota, disk | Chróm nikel-titánová nehrdzavejúca oceľ |
| Tesniaci povrch | Telo zapečatené | |
| Názov časti | Názov materiálu | |||
| Telo | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| čiapka | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Ventilová doska | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Tesniaci povrch | Telo / STL | Telo / STL | Telo / STL | Telo / STL |
| Ventilový hriadeľ | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Tesnenie | Flexibilný grafit | Flexibilný grafit | Flexibilný grafit | Flexibilný grafit |
| skrutka | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Orech | A194 8 | A194 8M | A194 8 | A194 8M |
| Prevádzková teplota | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Vhodné médiá | Slabá korozívna | Slabá korozívna | Slabá korozívna | Slabá korozívna |
| Menovitý priemerDN | Hlavné rozmery a rozmery pripojenia | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
