Pneumatický spätný ventil odsávača

Jinqiu Valve primárne vyrába a predáva guľové ventily, škrtiace ventily, posúvače, spätné ventily, príruby a ďalšie produkty. Naše vysoko kvalitné a prispôsobené odsávacie pneumatické spätné ventily sú vyrábané podľa noriem GB, ANSI, JIS a DIN a ich hlavné výhody spočívajú v spoľahlivom utesnení a efektívnom potlačení vodného rázu. Naše produkty ponúkajú dobrú cenovú výhodu a pokrývajú väčšinu častí Číny, ako aj trhy v Európe, juhovýchodnej Ázii a na Strednom východe. Tešíme sa, že sa staneme vaším dlhodobým partnerom v Číne.

Odoslať dopyt

Popis produktu

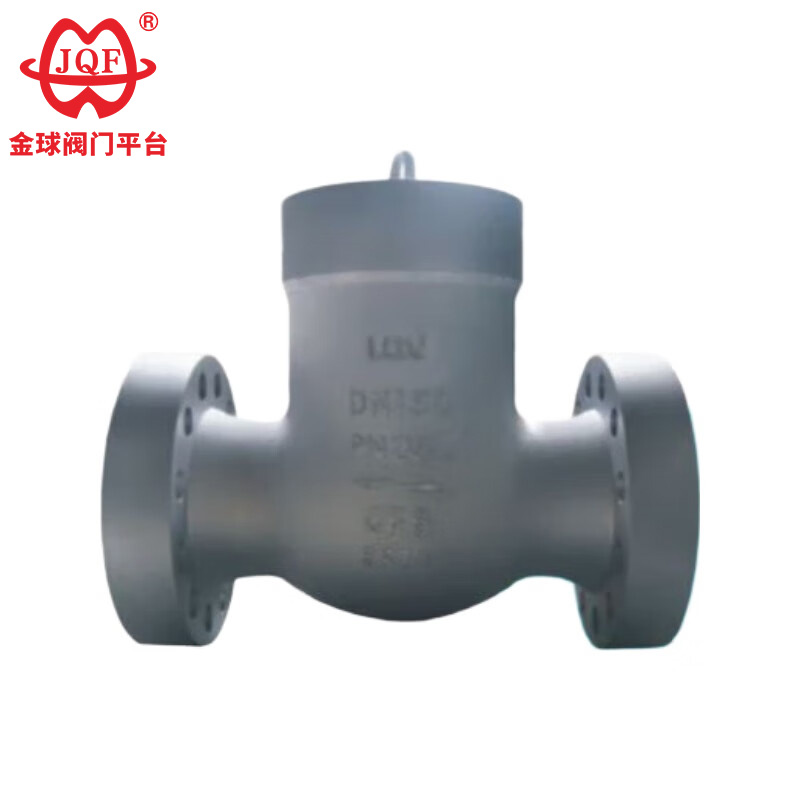

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. Viacnásobné koncové pripojenia, spôsoby pripojenia VCR/kompresná armatúra/samica/samec sú voliteľné.
2. Celo zvárané prevedenie, bez vnútorných závitov.
3. Tesniaci krúžok FKM zabezpečuje možnosť utesneného spínania.
4. Dopredný prietok sa môže generovať, keď je predný tlak nižší ako 0,14 bar (2 PSIG).
5. Dá sa zatvoriť, keď je protitlak menší ako 0,4 bar (2 PSIG).
6. Štandardná priemerná drsnosť vnútorného povrchu je Ra20 uin. (0,5 um), elektrolytické leštenie na drsnosť Ra10 uin. (0,25 um) je voliteľné.

Poznámka

Pneumatický spätný ventil odsávača je určený len na ovládanie smeru prúdenia a nikdy by sa nemal používať ako bezpečnostné uvoľňovacie zariadenie.
Keď sa pneumatický spätný ventil odsávača po určitú dobu neotvoril, jeho počiatočný otvárací tlak môže byť vyšší ako nastavený otvárací tlak.
H64Y typ 1500 (Lb) ~ 2500 (Lb) vysokoteplotný spätný ventil na zváranie na tupo pre triedu 1500 ~ 2500 Lb, prevádzková teplota -29 ~ 570 ℃ ropné, chemické, tepelné elektrárne a iné podmienky potrubia.

Hlavný tvar a rozmery pripojenia H64Y-1500Lb

Menovitý priemer PNS (in)	Rozmery a rozmery pripojenia			hmotnosť
Menovitý priemer PNS (in)	d	L	H	hmotnosť
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

Hlavný tvar a rozmery pripojenia H64Y-2500Lb

Nominálny priemerPNS (in)	Rozmery a rozmery pripojenia			hmotnosť
Nominálny priemerPNS (in)	d	L	H	hmotnosť
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

Obrázok štruktúry
