Jinqiu Valve, profesionálny výrobca spätných ventilov v Číne, naše spätné ventily API sú navrhnuté a vyrobené úplne podľa amerických noriem. Tieto ventily sa vyznačujú esteticky príjemnou štruktúrou a pokročilou technológiou. Spätné ventily API automaticky otvárajú a zatvárajú kotúč ventilu na základe prietoku samotného média, aby sa zabránilo spätnému toku. Sú tiež známe ako jednosmerné ventily, spätné ventily alebo spätné ventily. Ich hlavnou funkciou je zabrániť spätnému toku média, zabrániť reverzácii čerpadla a hnacieho motora a zabrániť úniku média vo vnútri nádoby.
1. Nízky odpor prietoku: Keď je spätný ventil API úplne otvorený, dráha prietoku je takmer bez prekážok, čo vedie k nízkemu poklesu tlaku.
2. Rýchle zatváranie a zamedzenie spätného toku: Pákový chod kotúča ventilu umožňuje rýchlu reakciu a zatváranie aj pri začiatku spätného toku.
3. Široká použiteľnosť: Vhodné pre široký rozsah priemerov rúr, od DN50 do DN1200 a vyššie.
| Sériové číslo | názov projektu | parameter | |||||
| 1 | Menovitý tlakPN（MPa) | 150 LB | 300 LB | 600 LB | 900 LB | 1500 LB | 2500 LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Tlak na skúšku pevnosti škrupiny | Nominálny tlak pri izbovej teplote 1,5-krát | |||||
| 3 | Skúšobný tlak vysokotlakového tesnenia | Nominálny tlak pri teplote miestnosti 1,1-krát | |||||
| 4 | Pracovný tlak pri izbovej teplote | Stlačte označenie tlaku a teploty ASME B16.34 | |||||
| dizajnové štandardy | Dĺžka konštrukcie | Veľkosť prírubového pripojenia | Test a kontrola | Referenčný tlak a teplota |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Názov časti | Názov materiálu | |||||
| Telo | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| čiapka | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Ventilová doska | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Tesniaci povrch | 13Cr/STL | STL | Telo / STL | Telo / STL | Telo / STL | Telo / STL |
| Ventilový hriadeľ | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Tesnenie | Flexibilný grafit | Flexibilný grafit | Flexibilný grafit | Flexibilný grafit | Flexibilný grafit | Flexibilný grafit |
| skrutka | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Orech | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Prevádzková teplota | -29 ~ 425 ℃ | -29 ~ 540 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Vhodné médiá | para | para | Slabá korozívna | Slabá korozívna | Slabá korozívna | Slabá korozívna |

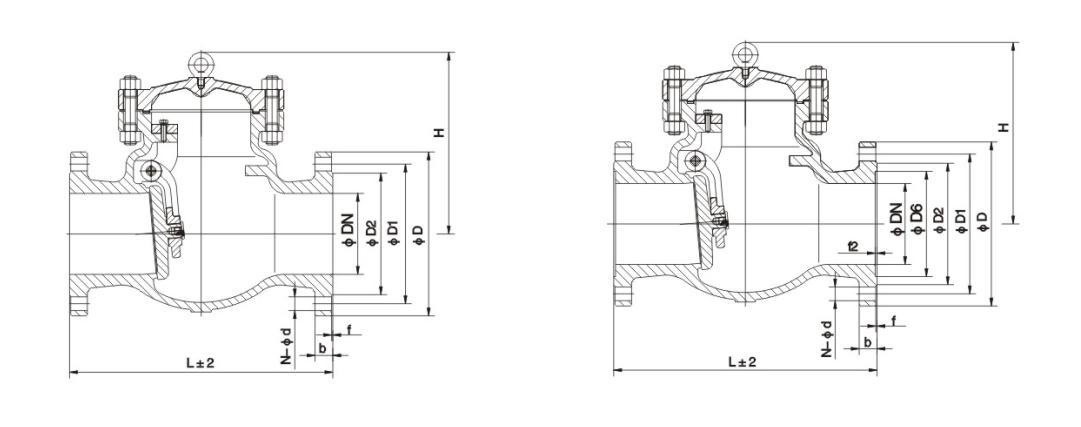

| Menovitý priemer | veľkosť | ||||||||
| m | v | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
