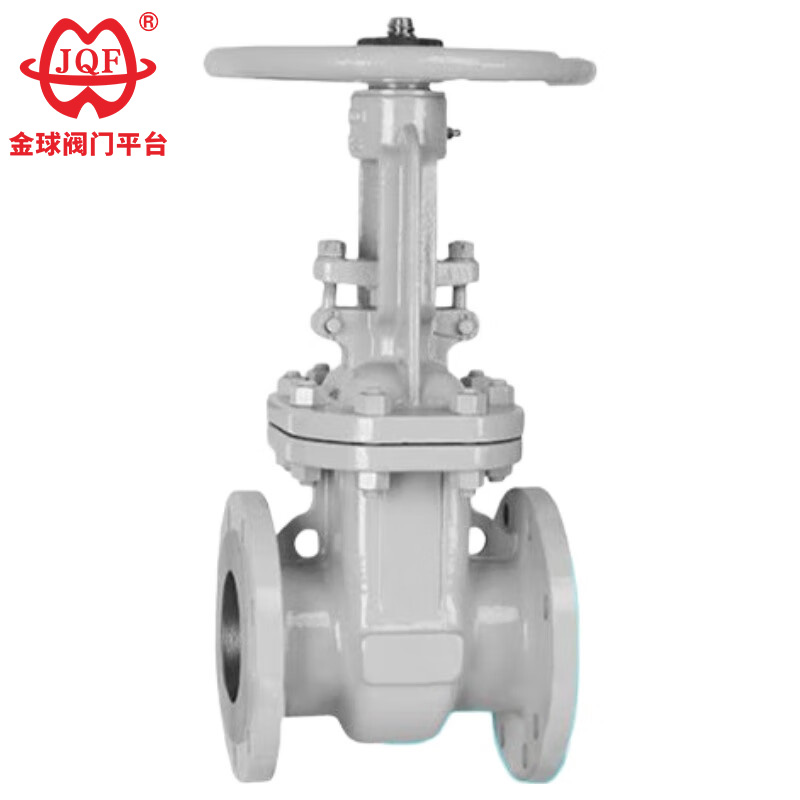

Ruský štandardný uzatvárací ventil

JQF Valve je veľký výrobca ventilov v Číne, ktorý integruje vedecký výskum, vývoj, dizajn, výrobu, predaj a servis. Tento vysokokvalitný ruský štandardný posúvač na sklade je vyrobený z tvárnej liatiny a vybavený pružným gumovým tesniacim krúžkom na zabezpečenie spoľahlivého utesnenia a trvanlivosti. Jeho kompaktná konštrukcia poskytuje vysokú tuhosť a spoľahlivosť, zatiaľ čo pružná konštrukcia brány zabraňuje deformácii pri abnormálnom zaťažení alebo teplote. Ventil je vybavený valivými ložiskami pre jednoduchú prevádzku vo väčších veľkostiach a podporuje prispôsobené materiály a možnosti sediel, aby vyhovovali rôznym prevádzkovým podmienkam.

Odoslať dopyt

Popis produktu

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Priestorovo optimalizovaná architektúra dynamiky tekutín: Konštrukcia optimalizovaná konštrukcia podvozku poskytuje telesu ventilu výnimočnú tuhosť a geometriu prúdenia bez prekážok, čím sa minimalizuje pokles tlaku.
2. Pokročilý kompozitný tesniaci povrch: Ruský štandardný uzatvárací ventil využíva patentovanú metalurgickú technológiu na kombináciu zliatin odolných voči korózii s matricou karbidu volfrámu, čím sa dosahuje mimoriadne dlhá životnosť, ktorá ďaleko presahuje priemyselné štandardy.
3. Operačný systém drieku bez trenia: Anizotropné grafitové tesniace krúžky zaisťujú tesnenie drieku s nulovým únikom a zároveň poskytujú jasné ovládanie s nízkym krútiacim momentom pre jednoduchú a nenáročnú obsluhu.
4. Integrácia ovládania s viacerými režimami: Ruský štandardný posúvač ponúka komplexnú kompatibilitu ovládania vrátane ručných ručných kolies, pneumatických pohonov, elektromotorov a planétových reduktorov, čo umožňuje univerzálne nasadenie.
5. Platforma konfigurovateľnej topológie kotúčového ventilu: Tri rôzne konfigurácie tesnenia: flexibilné jedno vráta prispôsobujúce sa tlaku, pevné jedno vráta s vysokým zaťažením a obojsmerné dvojité paralelné vráta.

Implementačné štandardy

Špecifikácie dizajnu: GB / T 12234
Dĺžka konštrukcie: GB / T 12221
Spojovacia príruba: r0CT12815-08-I
Test a kontrola: JB / T 9092
Tlak - Teplota: GB / T 9131
Identifikácia produktu: GB / T 12220

Výkonnostné parametre

Menovitý tlakPN（MPa)	prípad	skúšobný tlak (MPa)		Zapečatené
Menovitý tlakPN（MPa)	prípad	Uzavreté (kvapalné)	Tesnenie (plyn)	Zapečatené
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Vhodné médium a použiteľná teplota

Materiál škrupiny	Vhodné médiá	Použiteľná teplota (℃)
uhlíková oceľ (typ C)	Voda, para, olej	≤425
Chrómniklová titánová oceľ (typ P)	Kyseliny dusičné	≤ 200
Chrómniklová molybdénová titánová oceľ (typ R)	Kyselina octová	≤ 200
Chróm-molybdénová oceľ (typ I)	Voda, para, olej	≤550

Materiál hlavnej časti

Telo, kapota	Ventilová doska, sedlo	Driek ventilu	Stonkový orech	plnivo	Ručné koleso
Uhlíková oceľ	Kvalitná uhlíková oceľ + karbid alebo nehrdzavejúca oceľ	Chrómová nehrdzavejúca oceľ	Hliníkový bronz	Grafitové azbestové balenie	Kujné železo
Chróm nikel titánová oceľ	Nehrdzavejúca oceľ, nehrdzavejúca oceľ + slinutý karbid	Chróm nikel-titánová nehrdzavejúca oceľ	Hliníkový bronz	teflón	Kujné železo
Chróm nikel molybdén titánová oceľ	Nehrdzavejúca oceľ, nehrdzavejúca oceľ + slinutý karbid	Chróm nikel-titánová nehrdzavejúca oceľ	Hliníkový bronz	teflón	Kujné železo
Chróm-molybdénová oceľ	Legovaná oceľ + karbid	Chróm-molybdénová oceľ	Hliníkový bronz	Flexibilný azbest	Kujné železo

Hlavný tvar a rozmery pripojenia

Menovitý priemer	Hlavné rozmery a rozmery pripojenia
Menovitý priemer	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

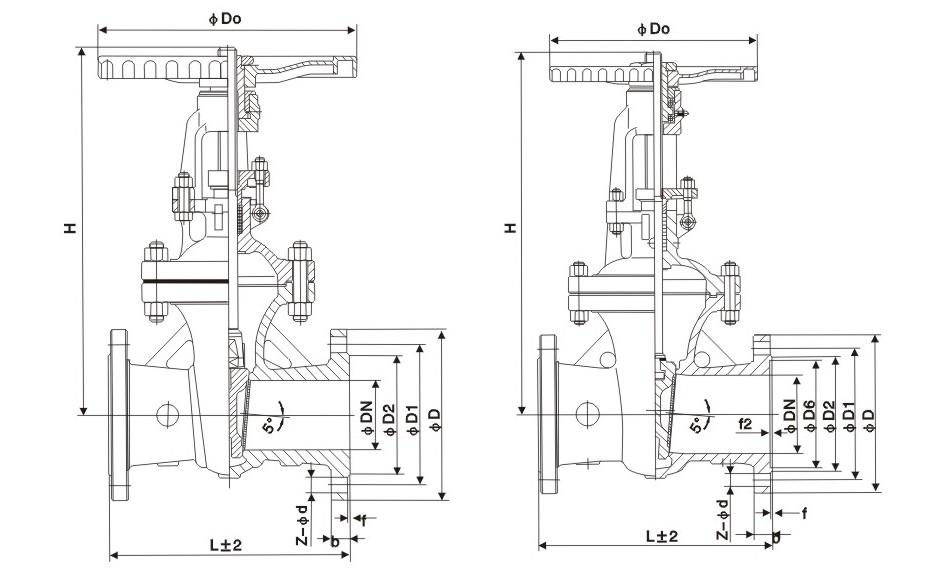

Obrázok štruktúry

Hot Tags: Ruský štandardný uzatvárací ventil, Čína, prispôsobený, kvalitný, odolný, pokročilý, výrobca, dodávateľ, továreň, na sklade
