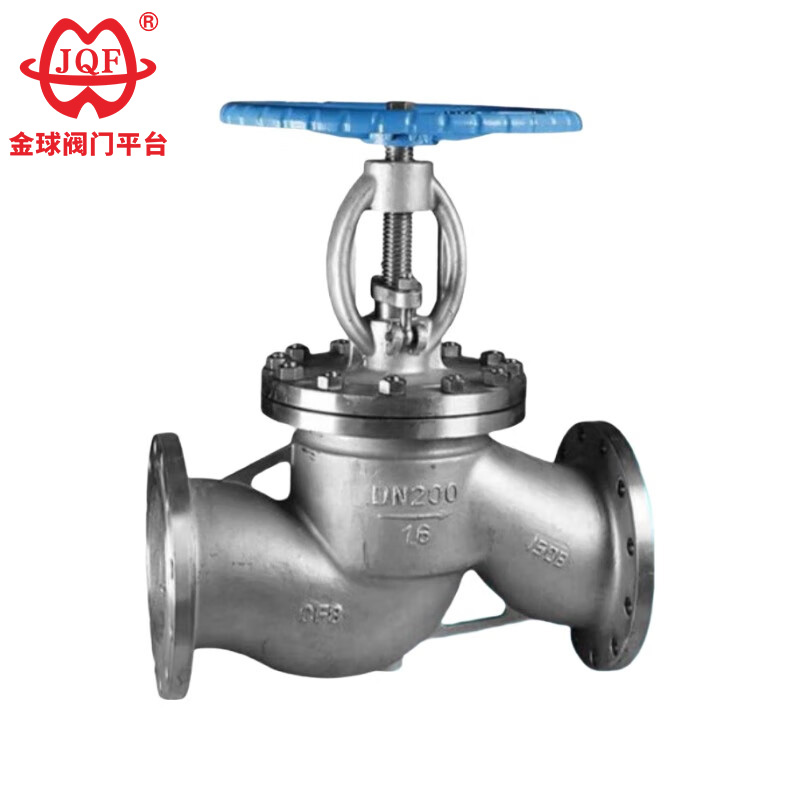

Guľový ventil z nehrdzavejúcej ocele

Odolný guľový ventil z nehrdzavejúcej ocele J41H, J41Y, J41W vyrobený spoločnosťou JQF Valve. Jeho otváracia a uzatváracia časť je valcová klapka ventilu, tesniaca plocha je plochá alebo kužeľová a klapka ventilu sa pohybuje lineárne pozdĺž stredovej čiary tekutiny. Nerezový uzatvárací ventil je vhodný len na úplné otvorenie a úplné zatvorenie. Spravidla sa nepoužíva na úpravu prietoku. Pri prispôsobení sa dá nastaviť a priškrtiť.

Odoslať dopyt

Popis produktu

Foshan Jinqiu Valve Co., LTD. je vysoko kvalitný výrobca guľových ventilov z nehrdzavejúcej ocele, ktorý integruje dizajn, vývoj, výrobu, predaj a servis. Medzi naše hlavné produkty patria rôzne regulačné ventily, elektrické ventily, pneumatické ventily, solenoidové ventily, ručné ventily, pohony a príslušenstvo k ventilom.
Náš guľový ventil z nehrdzavejúcej ocele je posúvač s telom z liatiny z nehrdzavejúcej ocele, prírubovými spojmi na oboch koncoch a konštrukciou posúvača. Jeho hlavnou funkciou je presne regulovať prietok alebo spoľahlivo uzatvárať médium v potrubiach.
Vďaka svojej vynikajúcej odolnosti proti korózii a spoľahlivému tesniacemu výkonu sa stal jedným z preferovaných ventilov pre korozívne médiá alebo aplikácie s vysokou čistotou v chemickom, petrochemickom, potravinárskom a farmaceutickom priemysle.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Jednoduchá štruktúra: Dizajn guľového ventilu z nehrdzavejúcej ocele je jednoduchý, vďaka čomu je výroba a údržba pohodlná a efektívna.
2. Rýchla odozva: Krátky pracovný zdvih umožňuje extrémne rýchle otvorenie a zatvorenie ventilu.
3. Odolné tesnenie: Vynikajúci tesniaci účinok, minimálny trecí odpor a dlhá životnosť.

Executive Standard

Špecifikácie dizajnu: GB / T 12235
Dĺžka konštrukcie: GB / T 12221
Prírubové pripojenie: JB / T 79
Test a kontrola: JB / T 9002
Identifikácia produktu: GB / T 12220
Špecifikácie dodávky: JB / T 7928

Výkonnostné parametre

model		J41H-16C-160C	J41Y-16C～160C	J41W-16P～160P
Pracovný tlak (MPa)		1,6 až 16,0
správna teplota (℃)		≤425		≤ 150
Vhodné médiá		Voda, para, olej		Slabé korozívne médium
materiál	Telo, kapota	Uhlíková oceľ		Chróm nikel-titánová nehrdzavejúca oceľ
	Driek ventilu	Chrómová nehrdzavejúca oceľ		Chróm nikel-titánová nehrdzavejúca oceľ
	Tesniaci povrch	Povrchové úpravy zliatin na báze železa	Návarová zliatina	Materiál tela
	plnivo	Azbestový grafit, flexibilný grafit, PTFE

Hlavný tvar a veľkosť pripojenia

Menovitý priemer	Hlavné rozmery a rozmery pripojenia
Menovitý priemer	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

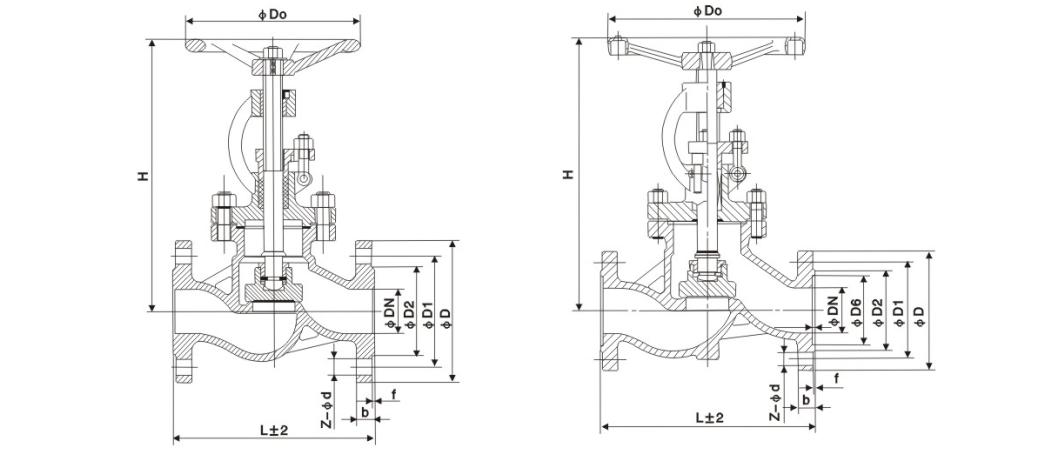

Obrázok štruktúry
