Vysokotlakový vysokoteplotný guľový ventil

Továreň JQF Valve vyrába odolné vysokotlakové guľové ventily J41H a J41Y, ktoré sú vhodné pre potrubia v rôznych systémoch, ako je ropa, chemikálie, ochrana vody a tepelná energia. Nominálny tlak je 150 LB až 2500 LB a pracovná teplota je 570 ℃. Sú vhodné pre náročné pracovné podmienky, ako je vysoká teplota, vysoký tlak a korozívne médiá.

Odoslať dopyt

Popis produktu

JQF Valve is a leading valve manufacturer in China, who specializing in high performance hydraulic control valves. Our high quality high pressure high temperature globe valves rely on a robust, specialized structure to ensure leak-free operation under extremely high pressures, while also preventing seal deformation or loosening at appropriate temperatures. Due to their high-temperature and high-pressure resistance, as well as ease of disassembly and maintenance, these customized high pressure high temperature globe valves are widely used in power, electrical, electro-mechanical equipment engineering, and electrical control equipment engineering.

1. Samouťahovacia dutina tesnenia: Vysokotlakový vysokoteplotný guľový ventil má tlakovo zosilnený dizajn tesnenia so štandardnými zváranými úkosmi na vstupnom a výstupnom konci.
2. Tesniaci systém z tvrdej zliatiny: Tesniaci povrch disku/sedla ventilu je vyrobený zo zliatiny volfrámu, chrómu a kobaltu na báze kobaltu, s limitom teplotnej odolnosti 650 ℃ a 300% zvýšením odolnosti proti opotrebeniu. Po 50 000 cykloch otvárania a zatvárania je miera integrity tesniaceho povrchu ≥ 98 %.
3. Vysokopevnostný kompozitný driek ventilu: Temperovaná a tepelne upravená matrica plus povrchová nitridačná úprava.
4. Upchávka zabraňujúca korózii s hlbokými dutinami: Na dosiahnutie nulového úniku sa pridávajú inhibítory korózie, čím sa znižuje trecí moment na 60 % štandardnej konštrukcie.

Executive Standard

Konštrukčný štandard: ASME B16.34M
Dĺžka štruktúry: SME B16.10
Test a kontrola: API 598
Tlak - Teplota: ASME B16.34
Identifikácia produktu: ASME B16.34

Výkonnostné parametre

Nominálny tlak		150 LB	300 LB	600 LB	900 LB	1500 LB	2500 LB
Pracovný tlak		2.0	5.0	10.0	15.0	25.0	45.0
správna teplota (℃)		≤570	≤570	≤570	≤570	≤570	≤570
Vhodné médiá		Para a iné hodnoty vysokej teploty a vysokého tlaku
materiál	Telo, kapota	Chróm molybdén vanádiová oceľ
	disk	Chróm molybdén-vanádová oceľ + tvrdonávarová zliatina
	Sedadlo	Chróm molybdén-vanádová oceľ + tvrdonávarová zliatina
	Driek ventilu	Chróm molybdén vanádiová oceľ

Hlavný tvar a veľkosť pripojenia

DN	L	D	D1	D2	f	b	z-Φd	H	D0
150 (LB)
DN15	108	90	60.3	35	2	8	4-Φ16	235	125
DN20	117	100	70	43	2	9	4-Φ16	241	125
DN25	127	110	79.4	51	2	9.6	4-Φ16	242	125
DN32	140	115	89	63.5	2	11.2	4-Φ16	280	160
DN40	165	125	98.4	73	2	12.7	4-Φ16	315	160
DN50	203	150	120.7	92	2	14.3	4-Φ19	350	200
DN65	216	180	139.7	105	2	15.9	4-Φ19	370	200
DN80	241	190	152.4	127	2	17.5	4-Φ19	385	250
DN100	292	230	190.5	157.2	2	22.3	8-Φ19	454	250
DN125	356	255	216	185.7	2	22.3	8-Φ22,5	472	355
DN150	406	280	241.5	216	2	23.9	8-Φ22,5	541	355
DN200	495	345	298.5	270	2	27	8-Φ22,5	590	450
DN250	622	405	362	324	2	28.6	12-Φ25,5	780	450
DN300	698	485	438	381	2	30.2	12-Φ25,5	870	500
DN350	787	535	476.3	413	2	33.4	12-Φ28,5	900	600
DN400	914	595	540	470	2	35	16-Φ28,5	1250	600
DN450	-	635	578	533.4	2	38.1	16-Φ32	-	610
300 (LB)
DN15	152	95	66.7	35	2	12.7	4-Φ16	241	125
DN20	178	115	82.6	43	2	14.3	4-Φ19	241	125
DN25	203	125	89	50.8	2	15.9	4-Φ19	283	160
DN32	216	135	98.5	63.5	2	17.5	4-Φ19	320	200
DN40	229	155	114.3	73	2	19.1	4-Φ22,5	322	200
DN50	267	165	127	92.1	2	20.7	8-Φ19	345	200
DN65	292	190	149.2	104.8	2	23.9	8-Φ22,5	377	250
DN80	318	210	168.3	127	2	27	8-Φ22,5	464	280
DN100	356	255	200	157.2	2	30.2	8-Φ22,5	490	355
DN125	400	280	235	185.7	2	33.4	8-Φ22,5	614	400
DN150	444	320	270	216	2	35	12-Φ22,5	700	450
DN200	559	380	330.2	270	2	39.7	12-Φ25,5	777	500
DN250	622	445	387.4	323.8	2	46.1	16-Φ28,5	935	550
DN300	711	520	450.8	381	2	49.3	16-Φ32	997	600
DN350	762	585	514.4	412.8	2	52.4	20-Φ32	1058	650
DN400	864	650	571.5	470	2	55.6	20-Φ35	1320	700
600 (LB)
DN15	165	95	66.7	35	7	14.3	4-Φ16	245	156
DN20	190	115	82.6	43	7	15.9	4-Φ19	245	161
DN25	216	125	89	50.8	7	17.5	4-Φ19	290	187
DN32	229	135	98.4	63.5	7	20.7	4-Φ19	325	214
DN40	241	155	114.3	73	7	22.3	4-Φ22,5	330	252
DN50	292	165	127	92.1	7	25.4	8-Φ19	345	430
DN65	330	190	149.2	104.8	7	28.6	8-Φ22,5	365	480
DN80	356	210	168.3	127	7	31.8	8-Φ22,5	465	530
DN100	432	275	216	157	7	38.1	8-Φ25,5	520	650
DN125	508	330	266.7	185.7	7	44.5	8-Φ28,5	635	750
DN150	559	355	292.1	216	7	47.7	12-Φ28,5	763	850
DN200	660	420	349.2	270	7	55.6	12-Φ32	845	1050
DN250	787	510	431.8	323.8	7	63.5	16-Φ35	930	1257
DN300	838	560	489	381	7	66.7	20-Φ35	1010	1468
DN350	889	605	527	412.8	7	69.9	20-Φ38	1090	1623
DN400	991	685	603.2	470	7	76.2	20-Φ41	1140	1816
900 (LB)
DN50	368	215	165.1	92.1	7	38.1	8-Φ25,5	430	320
DN65	419	245	190.5	104.8	7	41.3	8-Φ28,5	530	320
DN80	381	265	190.5	127	7	38.1	8-Φ28,5	580	360
DN100	457	290	235	157.2	7	44.5	8-Φ32	690	450
DN125	559	350	279.4	185.7	7	50.8	8-Φ35	780	560
DN150	610	380	317.5	216	7	55.6	12-Φ32	890	630
DN200	737	470	393.7	270	7	63.5	12-Φ38	1240	720
DN250	838	545	470	323.8	7	69.9	16-Φ38	1651	760
1500 (LB)
DN65	419	245	190.5	104.8	7	41.6	8-Φ28,5	530	400
DN80	470	265	203.2	127	7	47.7	8-Φ32	590	450
DN100	546	310	241.3	157.2	7	54	8-Φ35	710	500
DN125	673	375	292.1	185.7	7	73.1	8-Φ41	780	560
DN150	705	395	317.5	215.9	7	82.6	12-Φ38	904	630
DN200	832	485	393.7	270	7	92.1	12-Φ45	1140	560
2500 (LB)
DN65	508	265	196.8	104.8	7	57.2	8-Φ32	740	400
DN80	578	305	228.6	127	7	66.7	8-Φ35	780	450
DN100	637	355	273	157.2	7	76.2	8-Φ41	860	560
DN125	794	420	323.8	185.7	7	92.1	8-Φ48	930	630
DN150	914	485	368.3	216	7	108	8-Φ54	1070	560
DN200	1022	550	438.2	270	7	127	12-Φ54	1180	630

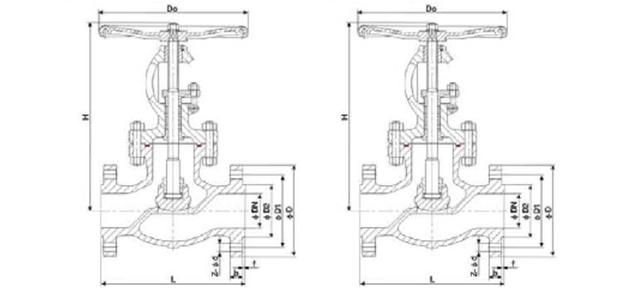

Obrázok štruktúry
