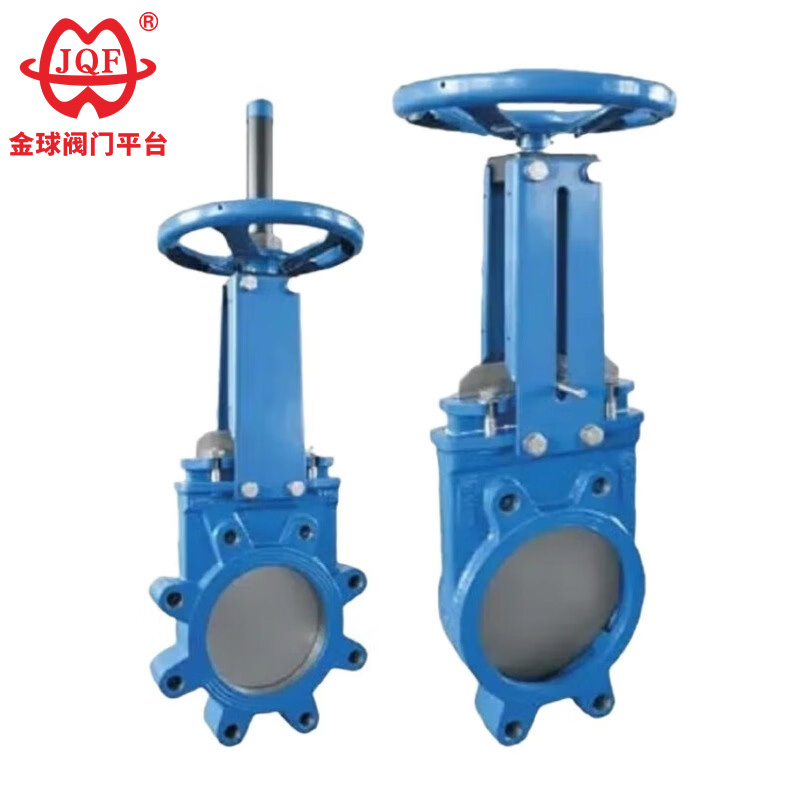

Okrajový uzatvárací ventil pre kalový nôž

Továreň JQF Valve sa špecializuje na výrobu a spracovanie ventilových produktov vrátane elektrických ventilov, pneumatických ventilov, ručných ventilov a potrubných armatúr. Vysokokvalitný uzáver na ostrie kalového noža na sklade je priemyselný ventil špeciálne navrhnutý na manipuláciu s kalmi s vysokým obsahom pevných látok, široko používaný v baníctve, chemickom priemysle, priemysle výroby celulózy a papiera a v čistiarni odpadových vôd. Tieto ventily môžu efektívne fungovať v extrémnych podmienkach, majú jedinečný dizajn a vynikajúci výkon.

Odoslať dopyt

Popis produktu

Nožový posúvač vyrobený spoločnosťou JQF Valve sa široko používa v uhlí, zvyšku filtra, odpadovej vode, bahne, špine, papierovej buničine, kaši zo zvyškov popola, atď. Jeho otváracia a zatváracia časť je brána. Smer pohybu brány je kolmý na smer tekutiny. Médium je rezané bránou v tvare čepele, ktorá môže rezať vláknité materiály.

This Slurry Knife Edge Gate Valve can be operated both manually on-site and remotely. If required, it can also be customized with a remote position display function or integrated into a centralized control system for unified remote operation.

1. Tento vysokokvalitný posúvač s ostrím noža na kašu má dvojdielny dizajn tela, ktorý ponúka vynikajúci tesniaci výkon a prakticky bezútekovú prevádzku. Je špeciálne navrhnutý na manipuláciu s rôznymi kalmi, účinne zabraňuje usadzovaniu kalu v blízkosti sedla ventilu a udržiava priechod brány a oblasť sedla v čistote.
2. Štruktúra telesa ventilu je jednoduchá a kompaktná a vnútorná dráha prúdenia je hladká, čo vedie k minimálnemu odporu voči prúdeniu tekutiny.
3. Brána je vyrobená z nehrdzavejúcej ocele, s jemne brúseným a lešteným povrchom pre hladký pocit. Táto konštrukcia minimalizuje opotrebovanie upchávky a sedla ventilu počas prevádzky ventilu, čím sa predlžuje životnosť týchto opotrebiteľných dielov.
4. Ventil je vybavený odolným driekom z nehrdzavejúcej ocele a obojstrannými skrutkami, ktoré umožňujú rýchlejšie otváranie a zatváranie.

Špecifikácie inštalácie a používania

1. Požiadavky na predbežnú kontrolu dutiny ventilu: Pred inštaláciou posúvača s okrajom kalového noža dôkladne skontrolujte dutinu a tesniace povrchy, aby ste sa uistili, že nezostali žiadne nečistoty alebo piesok.
2. Rovnomerné utiahnutie spojov: Utiahnite rovnomerne všetky skrutky vo všetkých spojovacích bodoch.
3. Normy úpravy balenia: Skontrolujte balenie a vhodne ho zhutnite. Pri dosiahnutí tesniacej funkcie zaistite hladké a bezproblémové otváranie a zatváranie brány.
4. Overenie modelu a smeru toku: Pred inštaláciou musia používatelia overiť model posúvača s okrajom kalového noža a rozmery pripojenia a potvrdiť, že smer toku média sa zhoduje s označením ventilu.
5. Rezervný prevádzkový priestor: Počas inštalácie by si používatelia mali vyhradiť dostatočný prevádzkový a inštalačný priestor pre pohon posúvača s ostrím kalového noža.
6. Špecifikácie zapojenia pohonnej jednotky: Zapojenie pohonu musí byť vykonané presne podľa priloženej schémy zapojenia.
7. Pravidelná údržba a ochrana: Posuvný posúvač ostria noža na kal si vyžaduje pravidelnú údržbu, ako je špecifikované. Vyhnite sa akémukoľvek nárazu alebo tlaku, aby ste predišli zlyhaniu tesnenia. 8. Testovanie telesa ventilu po generálnej oprave: Po dokončení generálnej opravy uzatváracieho posúvača s ostrím noža na kal by mal používateľ vykonať potrebné testy výkonu produktu.

Použitie a údržba

1. Zákaz odpruženia a predchádzanie kolíziám: Zdvíhanie pomocou ručných kolies, rukovätí a prevodových mechanizmov je prísne zakázané. Vyhnite sa akýmkoľvek vonkajším vplyvom.
2. Špecifikácie vertikálnej inštalácie: Dvojité posúvače musia byť inštalované vertikálne (tiahlo ventilu vertikálne, ručné koleso hore).
3. Postupnosť činnosti obtokového ventilu: Pri otváraní posúvača pomocou obtokového ventilu sa musí najskôr aktivovať obtokové zariadenie (na vyrovnanie tlakového rozdielu medzi vstupom a výstupom, aby sa znížil odpor pri otváraní).
4. Požiadavky na inštaláciu pohonu: Inštalácia posúvačov s prevodovými mechanizmami musí prísne dodržiavať technické špecifikácie v príručke k produktu.
5. Pravidelný mazací systém: Často používané posúvače s ostrím nožov na kal by sa mali premazávať aspoň raz za mesiac.

Hlavný tvar a rozmery pripojenia

Menovitý priemer	Hlavné rozmery a rozmery pripojenia
Menovitý priemer	L	D	D1	D2	b	Z-d	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

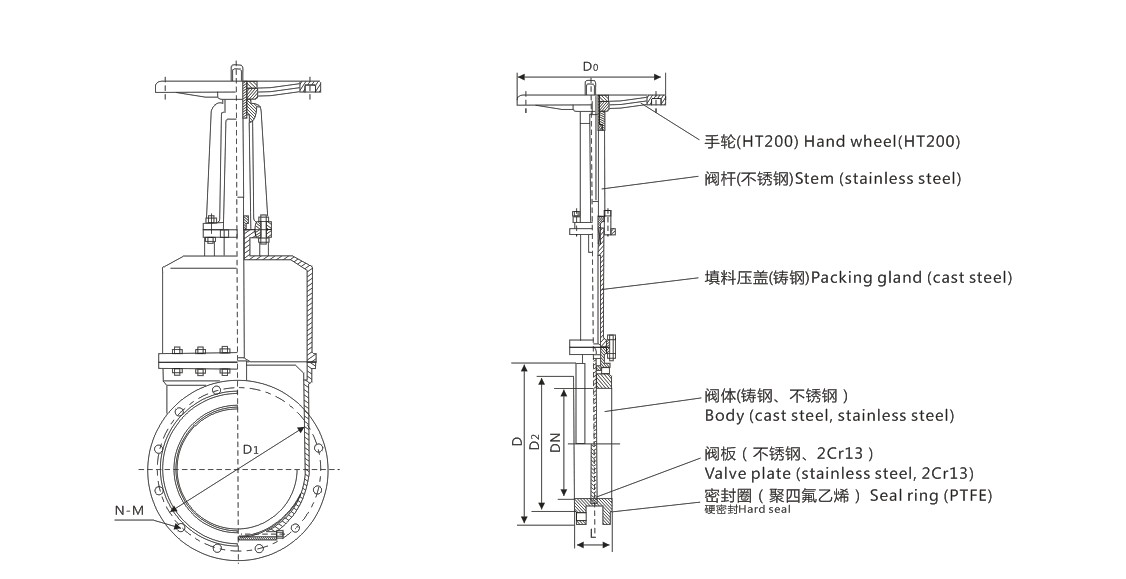

Obrázok štruktúry
