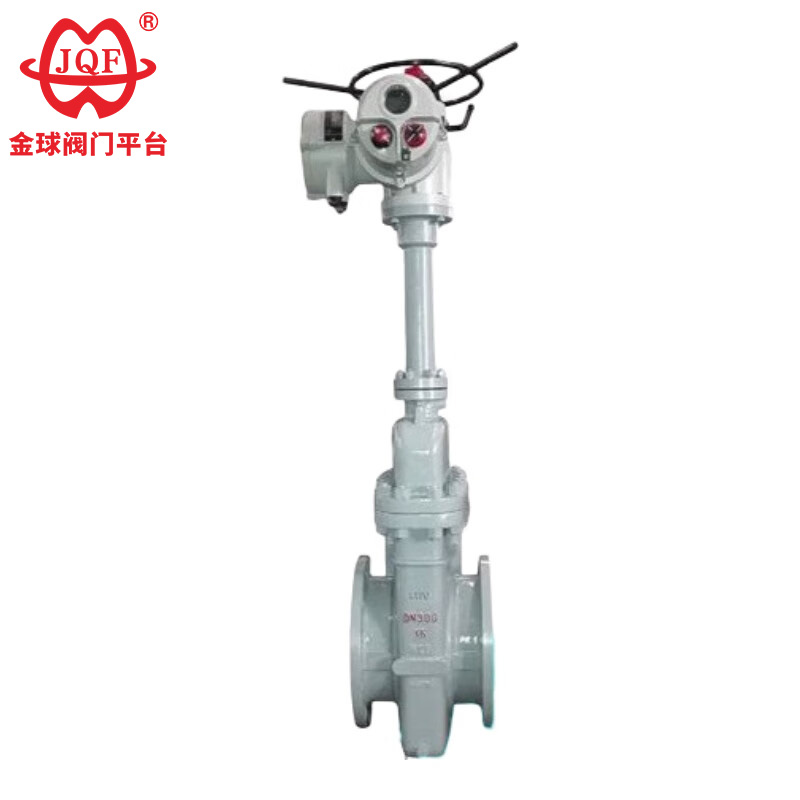

Elektrický plochý posúvač

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Klasifikácia podľa spôsobu ovládania: Ručný paralelný posúvač, pneumatický paralelný posúvač, elektrický paralelný posúvač
2. Klasifikácia podľa aplikačných scenárov: paralelný posúvač s clonou, paralelný posúvač bez clony, paralelný posúvač špecifický pre ropné pole, paralelný posúvač na prepravu potrubím, paralelný posúvač plynového systému

Štrukturálne vlastnosti

1. Plávajúce obojsmerné tesnenie
Plávajúce sedlo elektrického plochého posúvača umožňuje obojsmerné otváranie a zatváranie, zaisťuje spoľahlivé utesnenie a flexibilnú prevádzku.
2. Vodiaci materiál odolný voči korózii
Brána je vybavená vodiacimi lištami pre presné polohovanie a tesniaca plocha je potiahnutá antikoróznou vrstvou z karbidu wolfrámu.
3. Návrh odporu pri nulovom prietoku
Teleso ventilu elektrického plochého posúvača má vysokú odolnosť proti tlaku; pri úplnom otvorení sa priama dráha prietoku približuje k dráhe potrubia rovnakého priemeru (prietokový odpor ≤0,03).
Vreteno ventilu používa viacstupňové tesnenie s kompozitným tesnením, ktoré znižuje koeficient trenia o 40 %.
4. Dvojstupňový tesniaci mechanizmus
Pri zatváraní v smere hodinových ručičiek:
Stredný tlak tlačí sedlo vstupného ventilu, aby vytvorilo primárne tesnenie.
Brána tlačí na sedlo výstupného ventilu a vytvára dvojité tesnenie.
5. Revolučná online údržba
Štruktúra s dvojitým tesnením umožňuje výmenu opotrebiteľných dielov bez prerušenia výroby; táto technológia vedie medzi podobnými produktmi na domácom aj medzinárodnom trhu.
6. Progresívne ovládanie otvárania a zatvárania
Pri otváraní proti smeru hodinových ručičiek sa brána zdvihne a vodiaci otvor sa postupne prekrýva s kanálom, čím sa dosiahne 100% úplné otvorenie v krajnej polohe.

Dizajnové štandardy

Výkonnostné parametre

Hlavný tvar a rozmery pripojenia

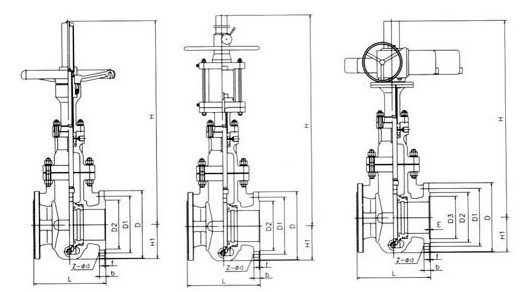

Obrázok štruktúry
